带有扇形扫描功能的盘煤仪固定在悬挂导轨上，在预先设定的角度范围内进行往复式堆场断面扫描，并实

时计算扇面扫描过的断面上各点坐标（X，Z）；与此同时，与悬挂导轨平行的两个激光探头对两侧进行距

离探测，连续同步输出距离数据，此距离数据作为Y坐标值，从而获取点位坐标Y；

以上数据经内部控制器处理后，把煤堆上各点位的三维坐标（X、Y、Z）存储于设备内部，该数据再通过

射频发送到到监控室，监控室的计算机自动进行三维建模、噪点去除，和体积计算，可以直接将体积数据

和三维图形展现给用户，并可进行存储，报表打印。

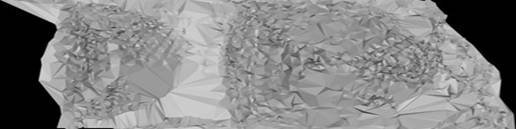

生成的煤堆DTM图形如下：

产品硬件特性：
